Das modulare Systemschornsteinsystem ISYBIT erfüllt die Anforderungen, die moderne Wärmeerzeuger stellen, in vorbildlicher Weise und eignet sich hervorragend als Erweiterung moderner Heizungsanlagen oder als Innovation im Neubau!
Das intelligente, bis ins Detail durchdachtes Design und die hervorragende Produkt- qualität senkt Kosten, spart Zeit und erhöht die Sicherheit!

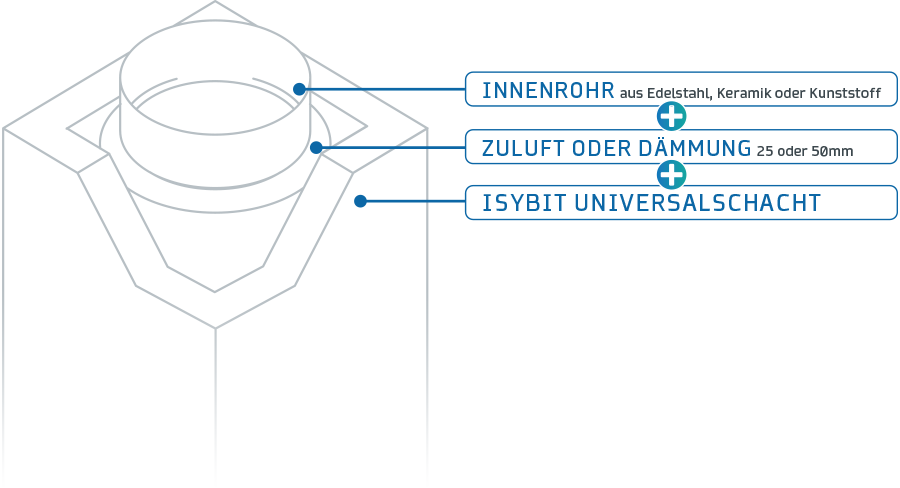

Der ISYBIT-System-Bau-Kasten ist universell verwendbar und als L90-Leerschacht- System zur Aufnahme ALLER zugelassenen Abgasleitungen aus:
Wird das Innenrohr gedämmt, entsteht in Verbindung mit Edelstahl- oder Keramik-Rohren ein feuchteunempfindlicher Schornstein daraus. Der Mantelstein besteht aus extrem leichtem Beton, der allen Qualitätsanforderungen an die Stabilität entspricht, bleibt dabei trotzdem federleicht. Das macht die Handhabung einfach und das Versetzen problemlos. ISY BIT zeigt seine Qualitäten besonders durch hohen Wärme- und Brandschutz (L120) und einen Wärmedurchlass-Widerstand von 1,0 m² K/W.
Zum System gibt es alle notwendigen Zubehörteile, die millimetergenau aufeinander abgestimmt sind und so innerhalb kürzester Zeit montiert oder ausgetauscht werden können. in klarer Zeitvorteil und damit auch Kostenvorteil für Sie!
Trotz aller Vorteile ist der neue „Weiße“ nicht einmal teu(r)er."
Funktionalität & Flexibilität kommen heute eine entscheidende Bedeutung beim Bauen zu. Abgassysteme bilden heute eine wesentliche Lebensader im Haus und sichern Zuluft, Abgasführung und Solartechnik und das bei umfassendem Brandschutz.
Veränderungen sollten frühzeitig berücksichtigt aber Anpassungen auch später noch möglich sein.
Betriebsweise | trocken, feucht, Unter- & Überdruck |
Für alle Brennstoffe | Gas, Heizöl, Holz & Pellets |
Betriebstemperatur | 400°C |
max. Prüftemperatur | 1.000°C (Rußbrand) |
Für alle Innen-Rohre | Edelstahl, Kunststoff, Keramik |
Mögliche Klassifizierung | W2O, D3G, W3G |
Materialstärke Dämmschale | 25mm, 30mm & 50mm |
Werkstoff Außenschale | Schaum-Beton, Isolierstein |
Materialstärke Außenschale | 50 mm |
Zulassung | Z-7.4-3494 |
Klassifizierung | Außenschale nach DIN 18160: T400 LA90 |
Höhe über Dach max. | 1,50 m (ohne Zugankerkonstruktion) |
Wärmedurchlasswiderstand | 1,0 m²K/W bei 25mm, 1,4 m²K/W bei 50mm Dämmung |
Verwendbar als |
|

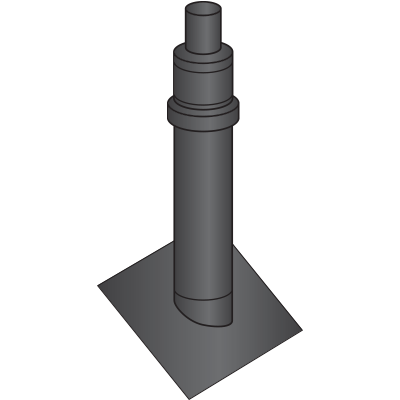

Der Schacht wird aus dem Dach geführt. Sie können ihren eigenen Witterungsschutz (z.B. Putz) auf- bringen oder die Stulphauben aus dem ISYBIT- Programm einsetzen, was den Bau beschleunigt und alle Forderungen der Bau- technik erfüllt. Für alle Schonsteinsysteme und Abgasleitungen, auch als LAS, möglich.

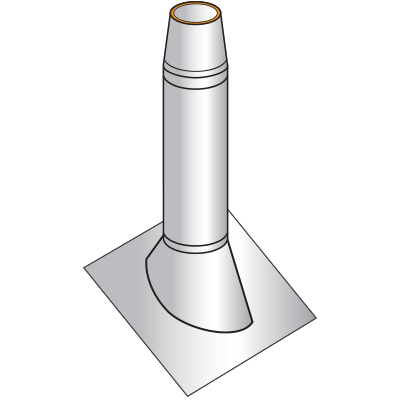

Der ISYBIT Schacht wird duch das Kopf- Set, vom quadratischem Schacht auf das doppelwandige isolierte Edel- stahl-System geändert. Sie können so im Außenbereich einen modernen Edelstahl- Kopf einsetzen und eine freies Kragende von bis zu 3 Metern erreichen. Für alle Schornsteinsysteme möglich.
Das abgasführende Innenrohr aus Polypropylen (bis 120°C und 5.000 Pa) oder das Edelstahl-Innerohr (bis 200°Cund 5.000 Pa) wird meist über den verbleibenden Ringspalt zur Zuluftführung im Gegenstromprinzip (LAS) durch- strömt. Bei gas- oder ölbefeuerten Brennwert-Geräten wird diese Lösung eingesetzt.
Edelstahl in der Qualität 1.4571 & 1.4404 ist heute der Werkstoff für die Schornsteinsanierung schlechthin. Die Qualität 1.4539 wird für die "W3G" Nutzung eingesetzt. Die Vorteile sind ein gutes Preis-Leistungsverhältnis bei hoher Materialgüte und geringem Platzbedarf. Das dünnwandige Material erwärmt sich schnell und sorgt für guten "Zug" im Schornstein.
Die ISO BIT Formteile ergeben mit Edelstahl- oder Keramikrohr in Verbindung mit dem ISYPOR Schacht ein dreischaliges System. Sie überzeugen durch einfachste Verarbeitung, denn Sie werden auf die Einbaumaße gefertigt und bieten eine sehr gute Schalldämmung. Gesundheitliche Unbedenklichkeit sowie das RAL-Gütezeichen & die Brandschutzklasse A1 sind selbstverständlich.
Keramikrohre bieten auf Grund ihres Gewichtes eine recht gute Schalldämmung in das Gebäude hinein. Die Materialkosten liegen im Bereich von Edelstahl, die Montage ist zeitaufwändiger und erfordert ggf. den Einsatz einer Winde. Keramiksysteme sind je nach Zulassung für Öl-, Gasfeuerstätten und Fest- brennstoffe geeignet, bei Brennwertfeuerstätten sind Edelstahl und Kunststoff einfacher.
Bei Brennwertfeuerstätten ist die Kunststoff-Abgasleitung heute Stand der Technik. Es kommen verschiedene Kunststoffe PP, PPs oder PVDF zum Einsatz. Im Mündungsbereich sollte der Übergang auf Edelstahl erfolgen, damit später auch ein Feststoffzug eingesetzt werden kann.Kunststoff ist nur für Öl- und Gasfeuerstätten mit geringer Abgastemperatur geeignet und zugelassen.
